O diagnóstico de falhas em veículos é uma etapa fundamental para garantir a segurança, eficiência e durabilidade dos automóveis e motos. Com o avanço da tecnologia, a ferramenta OBD2 tornou-se indispensável para estudantes e profissionais da área de Engenharia Mecatrônica de Automóveis e motos. Neste guia prático, vou explicar de forma clara e objetiva como utilizar essa ferramenta para identificar problemas, interpretar códigos e agir de forma eficaz.


Entendendo o Uso de Ferramenta OBD2 no Diagnóstico Automotivo


A ferramenta OBD2 (On-Board Diagnostics, segunda geração) é um sistema padrão que permite a leitura dos dados do veículo em tempo real e a identificação de falhas através de códigos específicos. Ela conecta-se à porta OBD2 do veículo, geralmente localizada próxima ao painel, e comunica-se com a central eletrónica do automóvel.


O uso de ferramenta OBD2 é essencial para:


  • Ler códigos de falha: Identificar rapidamente o problema.

  • Monitorar sensores: Verificar o funcionamento de componentes em tempo real.

  • Apagar códigos: Resetar a luz de avaria após o reparo.

  • Realizar testes específicos: Como teste de emissões e sensores.


Para quem está a aprender ou a trabalhar com mecatrónica automóvel, dominar esta ferramenta é um passo fundamental para o sucesso profissional.


Close-up view of OBD2 scanner connected to vehicle diagnostic port
Close-up view of OBD2 scanner connected to vehicle diagnostic port

Passo a Passo para Utilizar a Ferramenta OBD2


Para começar a diagnosticar falhas com OBD2, siga estes passos simples:


  1. Localize a porta OBD2: Normalmente está situada abaixo do painel, perto do volante.

  2. Conecte o scanner OBD2: Insira o conector na porta até encaixar firmemente.

  3. Ligue a ignição do veículo: Sem dar a partida, para que o sistema eletrónico esteja ativo.

  4. Ligue o scanner: Alguns modelos ligam automaticamente ao conectar.

  5. Leia os códigos de falha: O scanner mostrará códigos alfanuméricos que indicam o problema.

  6. Interprete os códigos: Consulte o manual do scanner ou bases de dados online para entender o significado.

  7. Realize testes adicionais: Se o scanner permitir, monitore sensores e parâmetros.

  8. Apague os códigos: Após o reparo, limpe os códigos para verificar se o problema foi resolvido.


Este processo é simples, mas requer atenção para garantir que a interpretação dos dados seja correta e que as ações tomadas sejam as adequadas.


Quais defeitos o scanner automotivo detecta?


O scanner automotivo OBD2 é capaz de identificar uma ampla variedade de problemas, incluindo:


  • Falhas no sistema de ignição: Velas, bobinas e sensores relacionados.

  • Problemas no sistema de combustível: Injetores, bomba de combustível e sensores de pressão.

  • Defeitos no sistema de emissões: Catalisador, sensor de oxigénio e válvula EGR.

  • Falhas no sistema de transmissão: Sensores e atuadores eletrónicos.

  • Problemas elétricos: Sensores de temperatura, pressão e outros componentes eletrónicos.

  • Falhas no sistema ABS e airbag: Em veículos equipados com esses sistemas.


A capacidade de detectar esses defeitos permite uma intervenção rápida e precisa, evitando danos maiores e custos elevados.


Eye-level view of vehicle dashboard with illuminated check engine light
Eye-level view of vehicle dashboard with illuminated check engine light

Interpretando os Códigos de Falha OBD2


Os códigos de falha OBD2 são compostos por uma letra seguida de quatro números, por exemplo, P0301. Cada parte do código tem um significado específico:


  • Letra inicial:

- P: Powertrain (motor e transmissão)

- B: Body (carroçaria)

- C: Chassis (chassi)

- U: Network (rede de comunicação)


  • Primeiro número:

- 0: Código padrão SAE

- 1: Código específico do fabricante


  • Últimos três números: Indicam o defeito específico.


Por exemplo, o código P0301 indica uma falha de ignição no cilindro 1. Para interpretar corretamente, é importante consultar tabelas específicas ou manuais técnicos.


Dicas para um Diagnóstico Eficaz com OBD2


Para tirar o máximo proveito da ferramenta OBD2, considere as seguintes recomendações:


  • Atualize o software do scanner: Muitos modelos permitem atualizações que ampliam a base de dados de códigos.

  • Verifique a compatibilidade: Nem todos os veículos suportam todos os códigos OBD2, especialmente modelos muito antigos.

  • Use manuais técnicos: Para interpretar códigos específicos do fabricante.

  • Realize testes complementares: O diagnóstico eletrônico deve ser acompanhado de inspeção visual e testes mecânicos.

  • Registe os códigos e resultados: Para acompanhar a evolução do problema e facilitar futuras intervenções.


Essas práticas garantem um diagnóstico mais preciso e eficiente.


Explorando o Futuro da Mecatrónica Automóvel com OBD2


A tecnologia OBD2 é uma porta de entrada para o futuro da mecatrónica automóvel. Com a crescente integração de sistemas eletrónicos e a evolução dos veículos elétricos e híbridos, o domínio dessas ferramentas será cada vez mais valorizado.


Investir no conhecimento e prática do uso de ferramentas como o OBD2 prepara os profissionais para enfrentar os desafios da inovação tecnológica, contribuindo para a segurança, sustentabilidade e desempenho dos veículos.


Se quer aprender mais sobre como diagnosticar falhas com obd2, recomendo explorar cursos, tutoriais e materiais técnicos que aprofundem o tema.



Este guia prático foi elaborado para ajudar a compreender e aplicar o diagnóstico com OBD2 de forma clara e objetiva. Dominar esta ferramenta é essencial para quem deseja destacar-se na área da Engenharia Mecatrónica de Automóveis e motos, contribuindo para um futuro mais tecnológico e eficiente.





O sistema ABS (Anti-lock Braking System) é um componente essencial para a segurança dos veículos modernos. Ele evita o bloqueio das rodas durante uma travagem brusca, mantendo a estabilidade e o controlo do automóvel. No entanto, como qualquer sistema mecatrónico, o ABS pode apresentar falhas que comprometem o seu funcionamento. Neste artigo, vou partilhar conhecimentos práticos para que possas identificar os problemas no sistema ABS e entender como agir para resolver essas situações.


Principais problemas no sistema ABS


O sistema ABS é composto por sensores, módulos eletrónicos, bombas hidráulicas e válvulas. Cada um destes componentes pode apresentar falhas específicas. Aqui estão os problemas mais comuns que costumo encontrar:


  1. Falha nos sensores de velocidade das rodas

    Os sensores monitorizam a velocidade de cada roda. Se um sensor estiver sujo, danificado ou com mau contacto, o sistema pode interpretar dados errados, ativando o ABS indevidamente ou desativando-o.


  2. Problemas no módulo de controlo ABS

    O módulo é o cérebro do sistema. Se houver falha eletrónica, o ABS pode deixar de funcionar ou apresentar erros intermitentes.


  3. Fugas ou problemas hidráulicos

    Vazamentos no circuito hidráulico ou falhas nas válvulas podem impedir a pressão correta nas rodas, comprometendo a eficácia do ABS.


  4. Problemas na bomba do ABS

    A bomba é responsável por manter a pressão hidráulica. Se falhar, o sistema não consegue controlar a travagem corretamente.


  5. Falhas elétricas e de ligação

    Cabos partidos, conectores soltos ou oxidados podem causar falhas no sistema.


Close-up view of ABS sensor installed on car wheel hub
Close-up view of ABS sensor installed on car wheel hub

Sensor ABS instalado na roda do automóvel


Como identificar problemas no sistema ABS


Para diagnosticar problemas no sistema ABS, é importante observar alguns sinais e realizar verificações básicas:

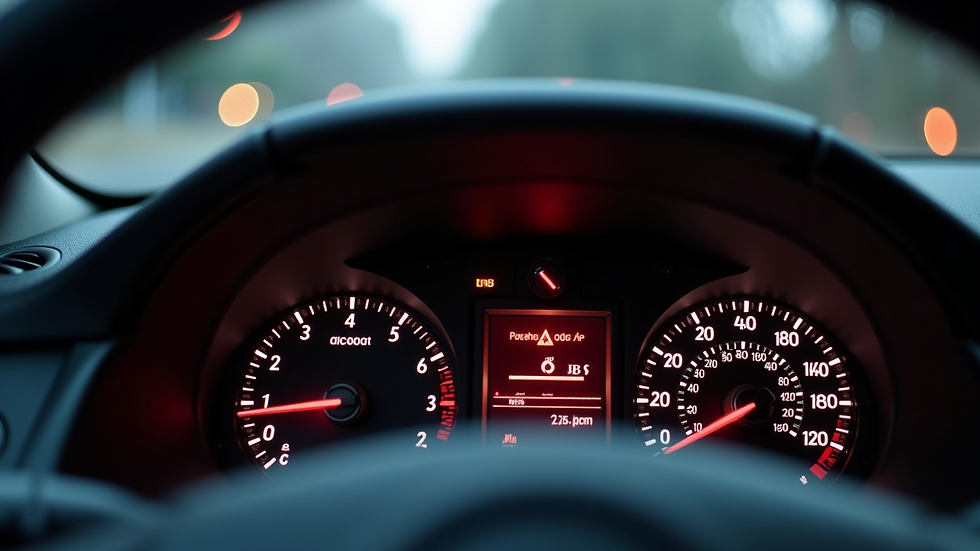

  • Luz de aviso do ABS no painel

Se a luz do ABS acender durante a condução, é um sinal claro de que o sistema detectou uma falha.


  • Travagem com vibração ou ruído estranho

O ABS pode ativar-se de forma errada, causando vibrações no pedal do travão ou ruídos incomuns.


  • Perda de controlo em travagens bruscas

Se o veículo bloquear as rodas ao travar, o sistema ABS pode estar inoperante.


  • Erro no scanner de diagnóstico

Utilizar um scanner OBD-II para ler códigos de erro específicos do ABS ajuda a identificar o componente com problema.


  • Inspeção visual dos sensores e cabos

Verificar se os sensores estão limpos e os cabos em bom estado.


Estas ações ajudam a perceber se o problema é simples, como um sensor sujo, ou mais complexo, como uma falha no módulo.


Como saber se o módulo ABS está com defeito?


O módulo ABS é um dos componentes mais críticos e caros do sistema. Saber se ele está com defeito é fundamental para evitar substituições desnecessárias. Aqui estão alguns passos para identificar problemas no módulo:


  1. Verificar códigos de erro específicos

    O módulo ABS armazena códigos que indicam falhas internas. Um scanner OBD-II avançado pode ler esses códigos.


  2. Testar a alimentação elétrica do módulo

    Usar um multímetro para verificar se o módulo recebe a tensão correta.


  3. Observar comportamento do sistema

    Se a luz do ABS acende e permanece acesa, e os sensores estão em bom estado, o problema pode estar no módulo.


  4. Testar a comunicação do módulo com a centralina

    Falhas na comunicação podem indicar defeito no módulo.


  5. Analisar sinais de corrosão ou danos físicos

    O módulo pode sofrer danos por humidade ou impacto.


Se confirmada a falha no módulo, a substituição ou reparação deve ser feita por um profissional qualificado, pois envolve programação e calibração.


Eye-level view of car brake system showing ABS module and wiring
Eye-level view of car brake system showing ABS module and wiring

Módulo ABS e sistema de travagem do automóvel


Manutenção preventiva para evitar falhas no ABS


A melhor forma de garantir o bom funcionamento do sistema ABS é a manutenção preventiva. Aqui estão algumas recomendações práticas:


  • Limpeza regular dos sensores

Remover sujidade e detritos que possam interferir na leitura.


  • Verificação periódica dos cabos e conectores

Garantir que não há oxidação ou danos.


  • Inspeção do fluido de travões

Manter o nível e qualidade do fluido, evitando contaminação.


  • Testes funcionais regulares

Utilizar equipamentos de diagnóstico para verificar o estado do sistema.


  • Substituição de componentes desgastados

Trocar sensores ou válvulas que apresentem sinais de desgaste.


Seguir estas práticas ajuda a reduzir os riscos de falhas e aumenta a segurança do veículo.


O que fazer ao identificar problemas no sistema ABS?


Ao detetar qualquer sinal de falha no ABS, é importante agir rapidamente para evitar riscos na condução. Recomendo os seguintes passos:


  1. Não ignorar a luz de aviso

    A luz do ABS indica que o sistema precisa de atenção.


  2. Realizar diagnóstico com equipamento adequado

    Um scanner OBD-II pode identificar o problema com precisão.


  3. Verificar os sensores e cabos

    Muitas vezes, a solução está numa limpeza ou reparação simples.


  4. Consultar um técnico especializado

    Para problemas no módulo ou hidráulicos, a intervenção profissional é essencial.


  5. Evitar conduzir em condições de risco

    Se o ABS estiver inoperante, a travagem pode ser menos segura.


Seguindo estas orientações, podes garantir que o sistema ABS funcione corretamente e mantenha a segurança do veículo.


Explorando os desafios do ABS na engenharia mecatrónica automóvel


O sistema ABS é um excelente exemplo da integração entre mecânica, eletrónica e software na engenharia automóvel. Para quem estuda ou trabalha na área, compreender os problemas comuns em sistemas abs é fundamental para desenvolver soluções inovadoras.


  • Diagnóstico avançado

Aprender a usar ferramentas de diagnóstico e interpretar dados é uma competência essencial.


  • Manutenção e reparação

Conhecer os componentes e suas funções permite intervenções mais eficazes.


  • Inovação tecnológica

O ABS evolui com novas tecnologias, como sensores mais precisos e sistemas integrados.


  • Segurança e regulamentação

Entender as normas e requisitos legais ajuda a garantir a conformidade dos sistemas.


Este conhecimento é valioso para quem deseja destacar-se na área da mecatrónica automóvel.



Se queres aprofundar o tema e aprender mais sobre problemas comuns em sistemas abs, recomendo explorar fontes especializadas e praticar com equipamentos reais. A experiência prática aliada ao estudo teórico é o caminho para dominar esta área tão importante da engenharia automóvel.





A mecatrónica automóvel é uma área fascinante que combina várias disciplinas para criar sistemas inteligentes e eficientes em veículos. Ao longo deste artigo, vou partilhar conhecimentos essenciais para quem deseja aprofundar-se nesta área, explicando conceitos, diferenças e aplicações práticas. Se quer entender melhor como a tecnologia e a engenharia se unem para transformar o setor automóvel, está no lugar certo.


Mecatrónica Automóvel Explicação: Fundamentos e Aplicações


A mecatrónica automóvel é a integração de mecânica, eletrónica, informática e controlo automático aplicada aos veículos. Esta combinação permite desenvolver sistemas que melhoram a performance, segurança e conforto dos automóveis e motos.


Por exemplo, sistemas como ABS (Anti-lock Braking System), controlo de estabilidade, injeção eletrónica e sensores de estacionamento são frutos da mecatrónica. Estes sistemas dependem de sensores, atuadores e unidades de controlo que trabalham em conjunto para garantir o funcionamento correto do veículo.


Para quem está a estudar ou a trabalhar na área, é fundamental compreender os seguintes pontos:


  • Sensores: Captam informações do ambiente ou do veículo, como velocidade, temperatura e pressão.

  • Atuadores: Executam ações físicas, como abrir uma válvula ou aplicar os travões.

  • Unidades de controlo eletrónico (ECU): Processam os dados dos sensores e comandam os atuadores.

  • Software de controlo: Algoritmos que decidem as ações a tomar com base nos dados recebidos.


Close-up view of car engine components showing mechanical and electronic parts
Close-up view of car engine components showing mechanical and electronic parts

Além disso, a mecatrónica automóvel está a evoluir rapidamente com a introdução de veículos elétricos, híbridos e autónomos. Estes novos desafios exigem conhecimentos avançados em programação, redes de comunicação e inteligência artificial.


Qual a diferença de mecânica para mecatrónica?


Muitas vezes, a mecânica e a mecatrónica são confundidas, mas têm diferenças claras. A mecânica tradicional foca-se nos componentes físicos e no funcionamento dos sistemas mecânicos, como motores, transmissões e chassis.


Já a mecatrónica automóvel integra a mecânica com eletrónica e informática para criar sistemas inteligentes. Por exemplo, um motor mecânico pode funcionar sem eletrónica, mas um motor moderno com injeção eletrónica e controlo de emissões depende da mecatrónica.


Aqui estão as principais diferenças:


  1. Abordagem: Mecânica é física e estrutural; mecatrónica é multidisciplinar e integrada.

  2. Componentes: Mecânica usa peças móveis; mecatrónica inclui sensores, atuadores e software.

  3. Objetivo: Mecânica visa funcionamento básico; mecatrónica visa otimização, automação e inteligência.

  4. Aplicações: Mecânica está em motores e chassis; mecatrónica está em sistemas de segurança, conforto e eficiência.


Esta distinção é importante para quem quer especializar-se, pois a mecatrónica exige conhecimentos em eletrónica, programação e controlo, além da mecânica tradicional.


Como a mecatrónica automóvel transforma a indústria


A indústria automóvel tem sido revolucionada pela mecatrónica. Sistemas que antes eram puramente mecânicos agora incorporam tecnologia avançada para melhorar a experiência do condutor e a segurança.


Algumas inovações que destacam esta transformação:


  • Sistemas de assistência ao condutor (ADAS): Incluem travagem automática, deteção de ângulo morto e controlo adaptativo de velocidade.

  • Veículos elétricos e híbridos: Utilizam sistemas mecatrónicos para gerir baterias, motores elétricos e regeneração de energia.

  • Conectividade e infotainment: Integração de sistemas de navegação, comunicação e entretenimento com controlo por voz e ecrãs táteis.

  • Diagnóstico e manutenção preditiva: Sensores monitorizam o estado do veículo e alertam para falhas antes que ocorram.


Estas tecnologias exigem profissionais capazes de trabalhar com hardware e software, interpretar dados e desenvolver soluções inovadoras.

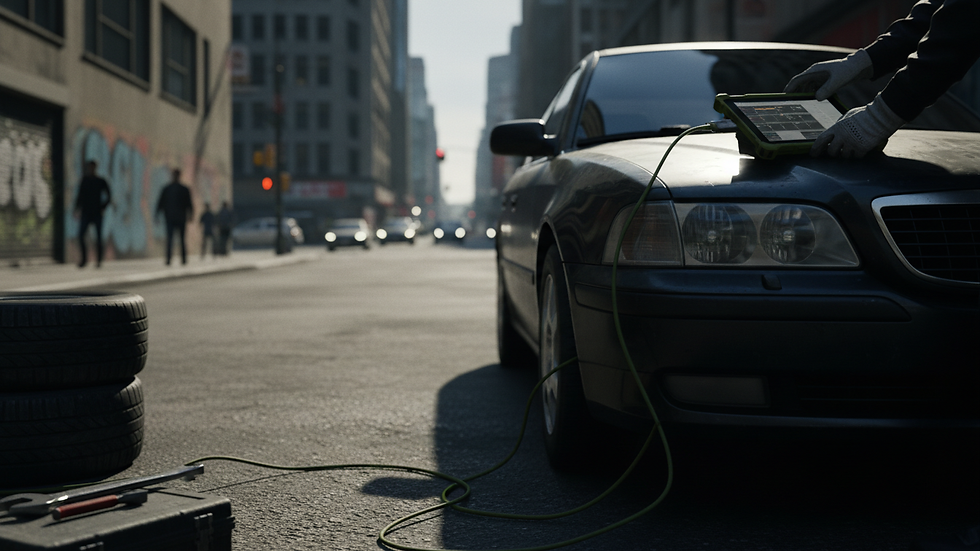

Eye-level view of automotive diagnostic equipment connected to a car
Eye-level view of automotive diagnostic equipment connected to a car

Ferramentas e competências essenciais para trabalhar com mecatrónica automóvel


Para quem quer entrar nesta área, é fundamental dominar algumas ferramentas e competências técnicas. Aqui estão as principais:


  • Programação: Linguagens como C, C++ e Python são usadas para programar controladores e sistemas embutidos.

  • Eletrónica: Conhecimento de circuitos, sensores, atuadores e sistemas de controlo.

  • Software de simulação: MATLAB, Simulink e LabVIEW ajudam a modelar e testar sistemas antes da implementação.

  • Diagnóstico automóvel: Uso de scanners OBD-II e ferramentas de análise para identificar problemas.

  • Redes de comunicação: CAN bus, LIN e FlexRay são protocolos usados para comunicação entre módulos do veículo.

  • Conhecimentos mecânicos: Entender motores, transmissões e sistemas de travagem é essencial para integrar soluções mecatrónicas.


Além disso, habilidades interpessoais como trabalho em equipa, resolução de problemas e atualização constante são cruciais para acompanhar a evolução tecnológica.


O futuro da mecatrónica automóvel e as oportunidades de carreira


O futuro da mecatrónica automóvel é promissor e cheio de desafios. A crescente adoção de veículos autónomos, elétricos e conectados cria uma enorme procura por profissionais qualificados.


Algumas tendências que vão moldar o setor:


  • Veículos autónomos: Sistemas complexos de sensores, inteligência artificial e controlo automático.

  • Sustentabilidade: Tecnologias para reduzir emissões e melhorar a eficiência energética.

  • Integração com IoT: Veículos conectados a redes inteligentes e serviços na nuvem.

  • Personalização e conforto: Sistemas adaptativos que melhoram a experiência do utilizador.


Para quem quer construir uma carreira nesta área, recomendo:


  1. Investir em formação contínua, especialmente em programação e eletrónica.

  2. Participar em projetos práticos e estágios para ganhar experiência real.

  3. Manter-se atualizado com as últimas tendências e tecnologias.

  4. Desenvolver uma rede de contactos profissionais e académicos.


A mecatrónica automóvel é uma área dinâmica que oferece oportunidades em fabricantes, oficinas especializadas, centros de investigação e startups tecnológicas.



Explorar o mundo da mecatrónica automóvel é uma jornada de aprendizagem constante. Com dedicação e curiosidade, é possível dominar esta área que une o melhor da engenharia para criar veículos mais inteligentes, seguros e eficientes. Se quer aprofundar o seu conhecimento, recomendo começar por entender o que é mecatrónica automóvel e seguir explorando as suas aplicações práticas no dia a dia.


Espero que este artigo tenha sido útil para esclarecer conceitos e inspirar a sua caminhada na engenharia mecatrónica automóvel. A tecnologia está a avançar rapidamente, e estar preparado é fundamental para aproveitar todas as oportunidades que surgem.


Boa aprendizagem e até à próxima!





Contacto

Engenheiro Mecatrônico

Email:

  • Black LinkedIn Icon

Subscreva a Newsletter sobre Mecatronica de Automoveis e motos

© 2035 By Engineer Ventura. Powered and secured by Wix

bottom of page
